I. Materialliste und Werkzeugliste überprüfen


Im Lieferumfang des Gartentorschließers befindet sich der Gartentorschließer in zusammengebauter Form, außerdem zwei Aluminiumwinkel mit unterschiedlichen Seitenlängen sowie 4 Blechschrauben und 2 Hutmuttern.

ACHTUNG: Der Gartentorschließer ist vorgespannt! Dadurch stehen die Gewindestangen schief. Das ist kein Fehler, denn die Stangen werden bei der Montage gerade gezogen. Die Sicherung des Schließers sollte nicht vor der Montage gelöst werden.

  • 1 Stück Gartentorschließer
  • 1 Stück Aluwinkel (Winkel 1): 60, 90 oder 120 mm lang
  • 1 Stück Aluwinkel (Winkel 2): 30 mm lang
  • 2 Stück Hutmuttern M6
  • 4 Stück Blechschrauben 4,8 x 19 mm

Für die Montage wird ein Akkuschrauber mit einem 4,2 mm Metallbohrer sowie ein Kreuzschlitzschraubendreher (PH2) benötigt. Des Weiteren sind Wasserwaage, ein Maßband und ein Stift sowie zwei 10er Gabelschlüssel erforderlich.


II. Montagevariante bestimmen

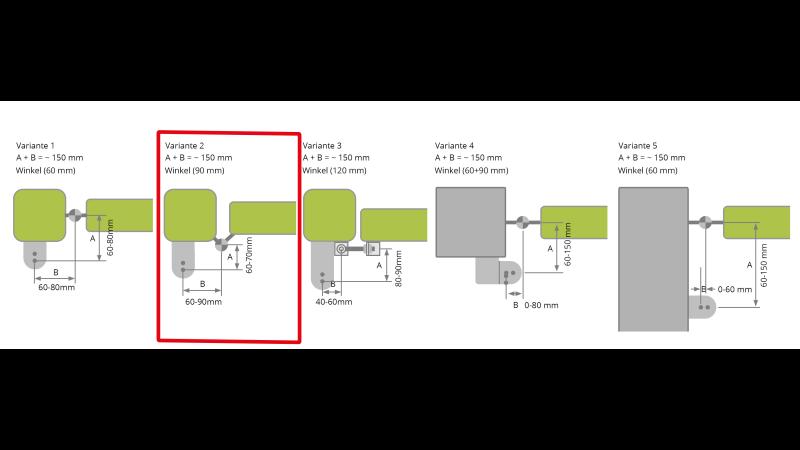

Dieses Beispiel zeigt die Montage-Variante 2, also die Montage bei Toren mit Pfosten und einseitig liegenden Torbändern. Bei dieser Variante sollte der 90 mm lange Winkel (Winkel 1) zum Einsatz kommen. Für andere Varianten ist eventuell ein kürzerer oder längerer Winkel 1 von Nöten. Alle verfügbaren Montagewinkel findest Du in der Kategorie Zubehör.


III. 6 Montageschritte zum Erfolg


  1. Montageposition des Schließers bestimmen
  2. Winkel 1 (pfostenseitig) einmessen
  3. Kontrolle des Hubs
  4. Winkel 1 montieren
  5. Winkel 2 am Tor einmessen und montieren
  6. Gartentorschließer einsetzen und festziehen

Schritt 1: Montageposition des Gartentorschließers bestimmen

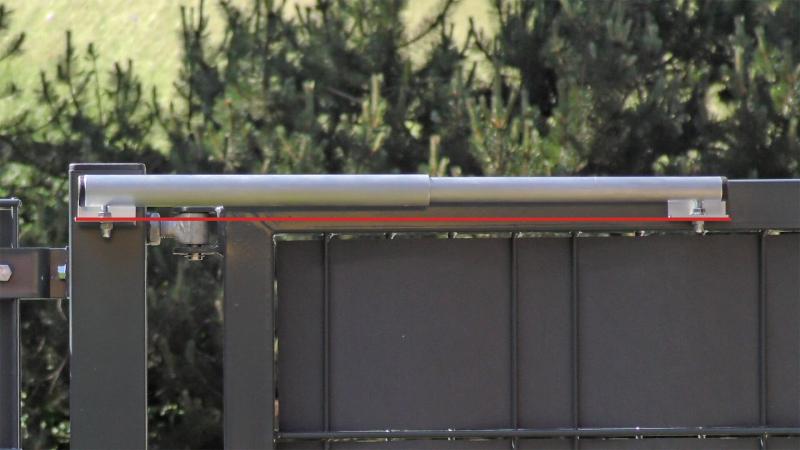

Als erstes wird die Lage des Gartentorschließers festgelegt. Er kann je nach Tor oben, in der Mitte oder auch unten montiert werden. Wichtig ist, dass er waagerecht montiert wird. Zudem müssen die Montagewinkel (Winkel 1 und Winkel 2) ausreichend Halt am Torpfosten bzw. am Tor finden. Der längere Winkel (Winkel 1) wird am Pfosten montiert. Der kürzere Winkel (Winkel 2) findet am Tor seinen Platz.


Schritt 2: Winkel 1 pfostenseitig einmessen


Ist die Montageposition einmal festgelegt, wird der Abstand des Tor-Drehpunktes (Mittelpunkt der Scharniere) zum Drehpunkt des Gartentorschließers (gewähltes Montageloch am Winkel 1) eingemessen. Dafür brauchst Du den längeren Winkel des Türschließers (Winkel 1).

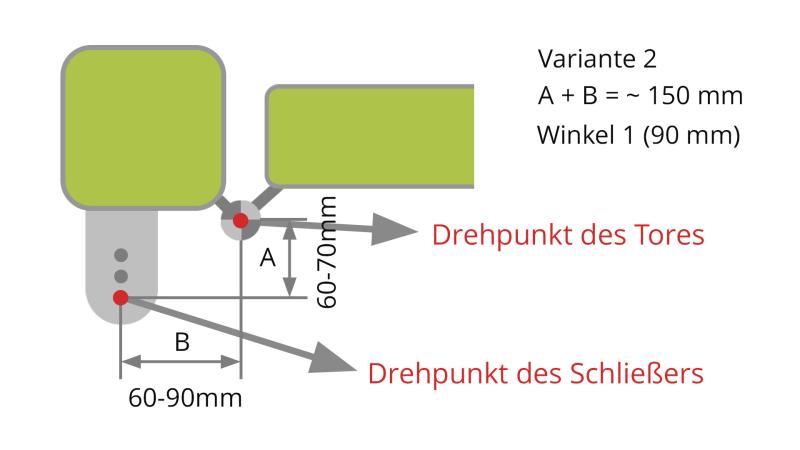

Die Summe der beiden Längen A und B sollte bei dieser Variante nicht mehr als 150 mm betragen, aber auch nicht viel kleiner als 140 mm ausfallen. Falls die Summe der beiden Längen größer als 150 mm ist, kann im schlimmsten Fall die Tür um nur mehr weniger als 90° geöffnet werden.

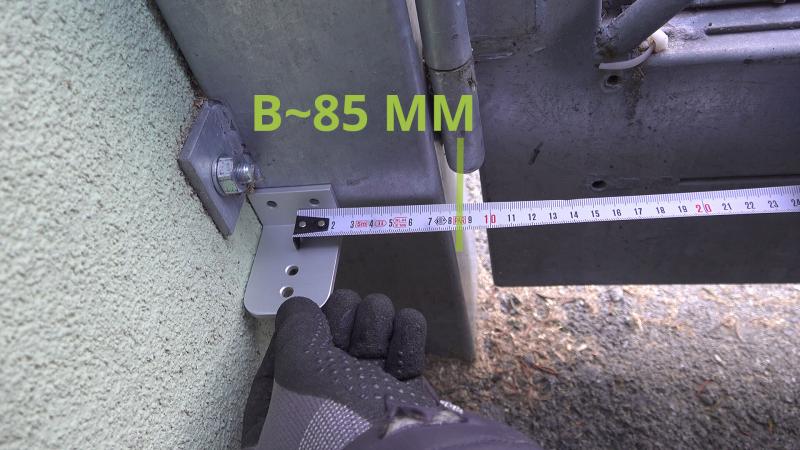

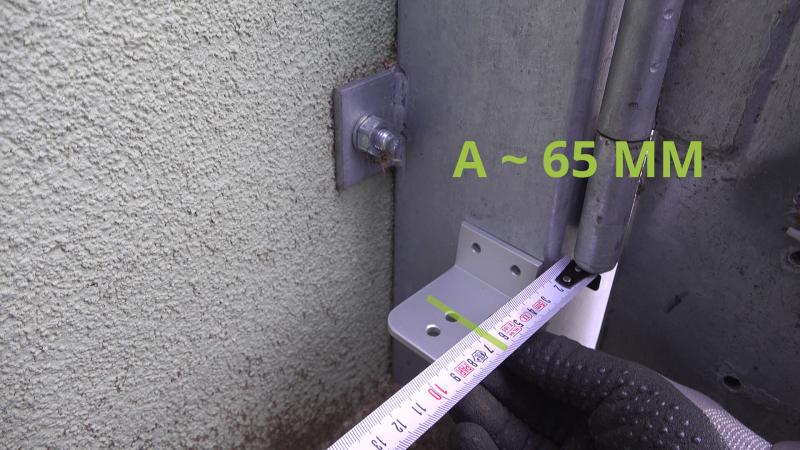

In diesem Fall beträgt die Länge A rund 65 mm. Das ist der Abstand vom Mittelpunkt der Scharniere zum in diesem Fall weiter innen liegenden Montageloch des längeren Winkels (Winkel 1). Jetzt wird der Winkel seitlich soweit entlang der Mauer verschoben bis die Länge B 85 mm aufweist. Die Länge B ist wieder durch den Abstand des Mittelpunktes der Scharniere und der Position des Montagelochs bestimmt.

Die genaue Lage des Winkels wird aber im Schritt 3 nochmals kontrolliert und gegebenenfalls feinjustiert.


Schritt 3: Hub kontrollieren


Dieser Schritt dient dazu die eben eingemessene Position des Winkels (Winkel 1) zu überprüfen und gegebenenfalls leicht zu verändern, um ein optimales Schließergebnis zu gewährleisten. Werden die Maße eingehalten, ist dieser Schritt zwar nicht zwingend notwendig, wir raten aber dringend dazu sich die Zeit zu nehmen.

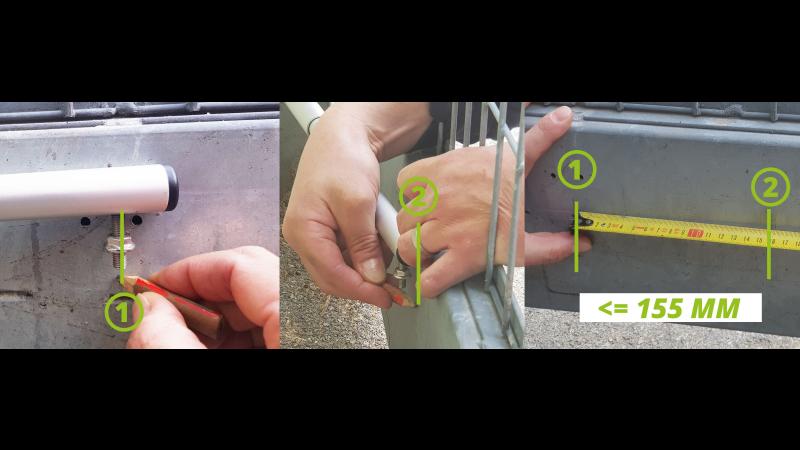

Für die Überprüfung wird der Winkel 1 provisorisch an der eben eingemessenen Position fixiert und der Schließer in das gewählte Montageloch eingesetzt. Dann wird bei geschlossenem Tor die Position des Bolzens am Rahmen des Tores angezeichnet (Markierung 1). Das Tor wird geöffnet und abermals die Position des Bolzens am Rahmen markiert (Markierung 2).

Beträgt der Abstand dieser beiden Markierungen rund 155 mm, ist die Lage des Winkels optimal. Ist er etwas kleiner, solltest Du den Abstand B etwas erhöhen. Ist der Abstand größer als 155 mm, dann muss der Abstand B verringert bzw. ein anderes Montageloch am Winkel 1 gewählt werden.

Hinweis: Der Schließer darf in ein beliebiges Montageloch eingesetzt werden, solange die Abstände stimmen. Wird ein längerer Winkel (90 oder 120 mm) eingesetzt, ist es von Vorteil, ein mittleres Montageloch zu wählen. So kann der Schließer ggf. später noch feinjustiert werden.


Schritt 4: Winkel 1 montieren

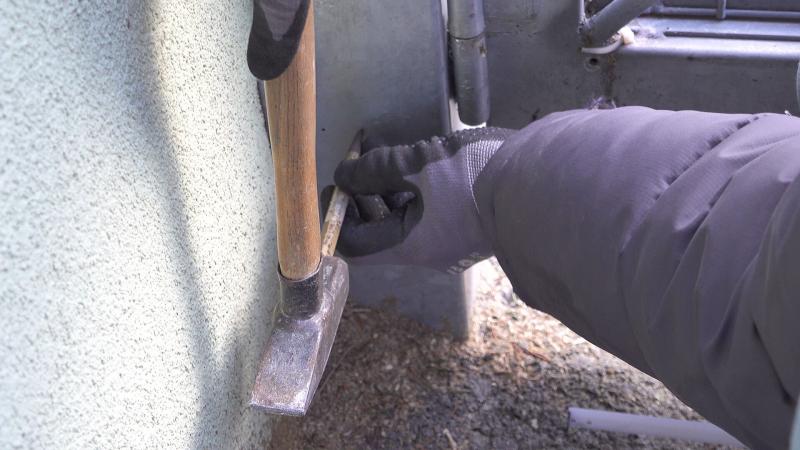

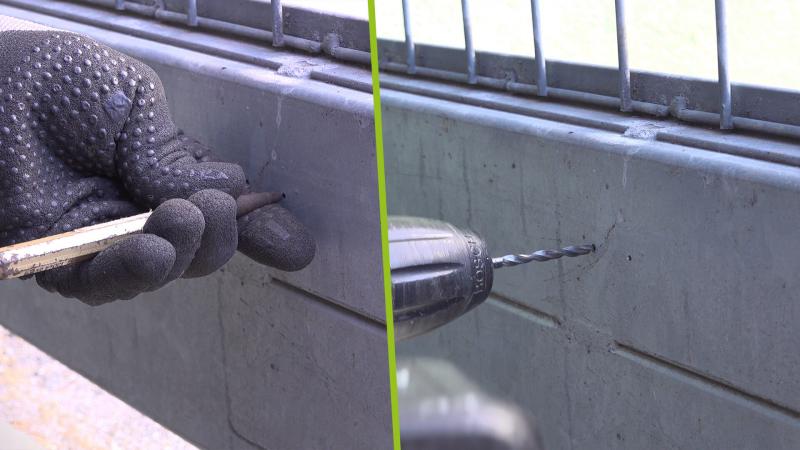

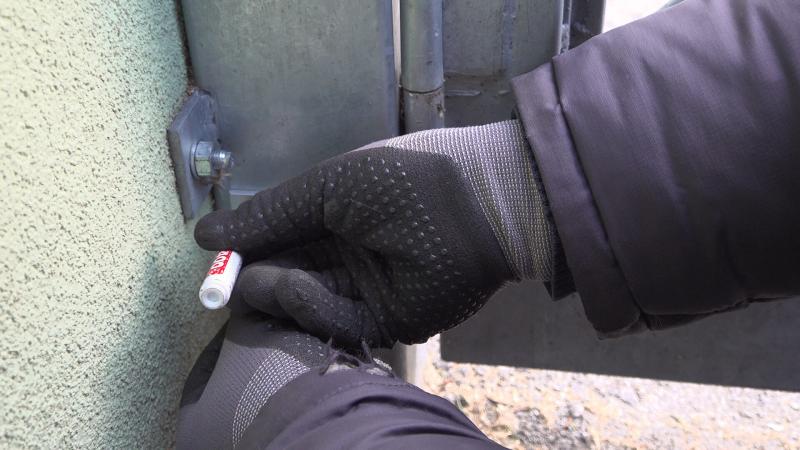

Nachdem die Position für den Winkel 1 festgelegt ist, werden die Bohrlöcher mit einem Stift gut sichtbar markiert. Danach werden die Bohrlöcher vorgekörnt, um ein Abrutschen des Metallbohrers zu verhindern.

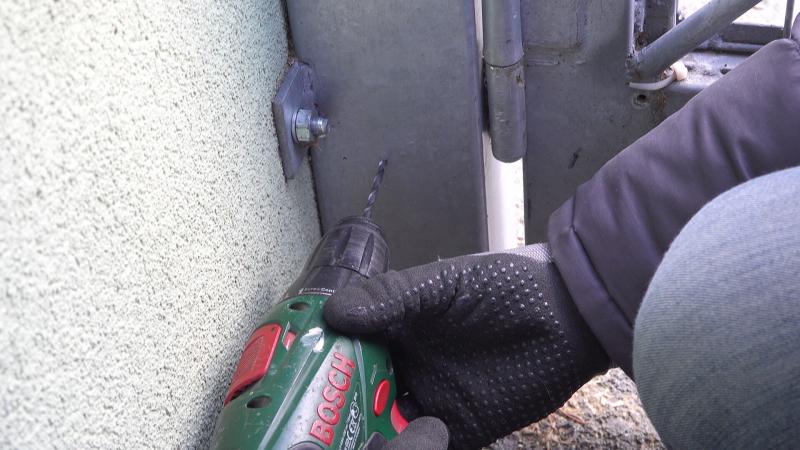

Die Löcher werden mit Hilfe eines Akkuschraubers und einem 4,2 mm Bohrer gebohrt. Die Größe des Bohrers ist hierbei entscheidend. Denn bei zu kleinem Durchmesser kann die Schraube abreißen. Bei zu großem Durchmesser hingegen findet die Schraube keinen Halt.

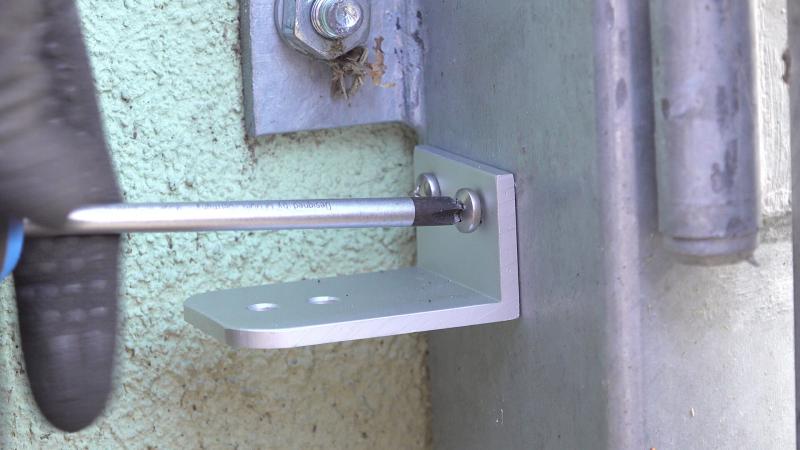

Nachdem die Löcher erstellt sind, wird der Winkel mit den Blechschrauben befestigt.


Schritt 5: Winkel 2 am Tor einmessen und montieren

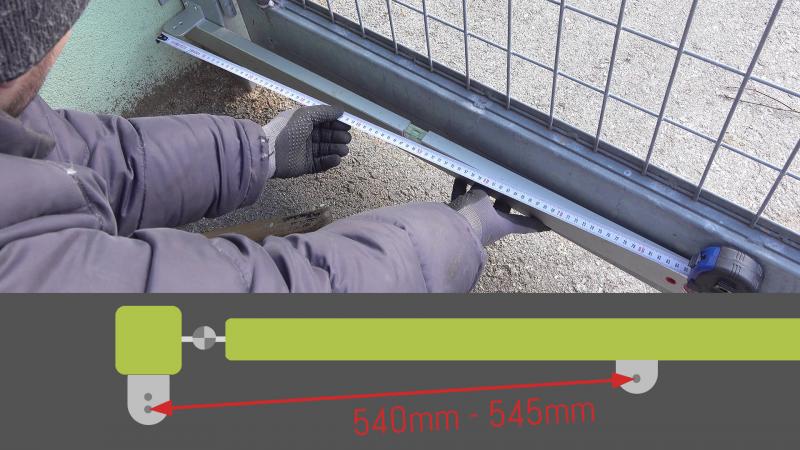

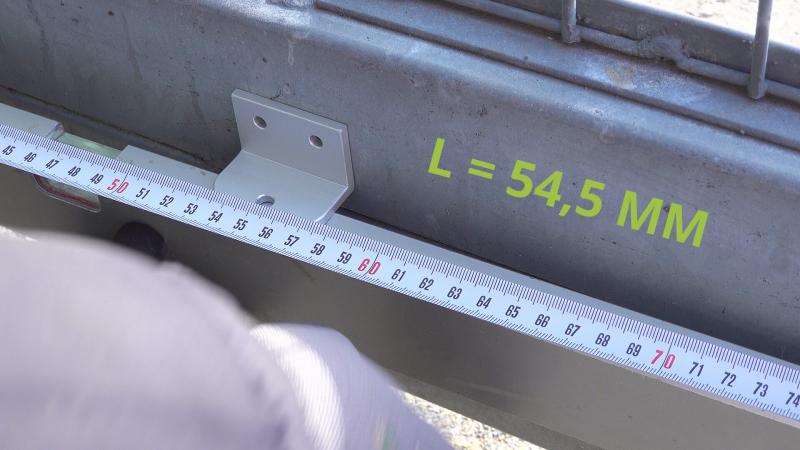

Ist der erste Winkel (Winkel 1) einmal an der richtigen Position, ist der wichtigste Teil der Arbeit bereits geschafft. Nun wird die Position des Montagewinkels am Tor (Winkel 2) festgelegt. Dafür wird der Loch-zu-Loch-Abstand von 540 bis maximal 545 mm eingemessen. Das bedeutet, dass die beiden Montagelöcher, in die der Schließer eingesetzt wird, 540 mm voneinander entfernt liegen müssen.

Alternativ kann die Sicherung des Schließers entfernt werden und das Naturmaß abzüglich 10 mm Vorspannung übertragen werden. ACHTUNG: Ist dieser Abstand zu gering, wird das Tor nur mehr weniger als 90° öffnen. Ist der Abstand dagegen zu groß, wird das Tor am Ende nicht schließen.

Nachdem der Abstand des zweiten Winkels bestimmt ist, wird jetzt auch die vertikale Position mit Hilfe der Wasserwaage kontrolliert. Denn die Winkel sollten am Ende auch auf selber Höhe liegen.

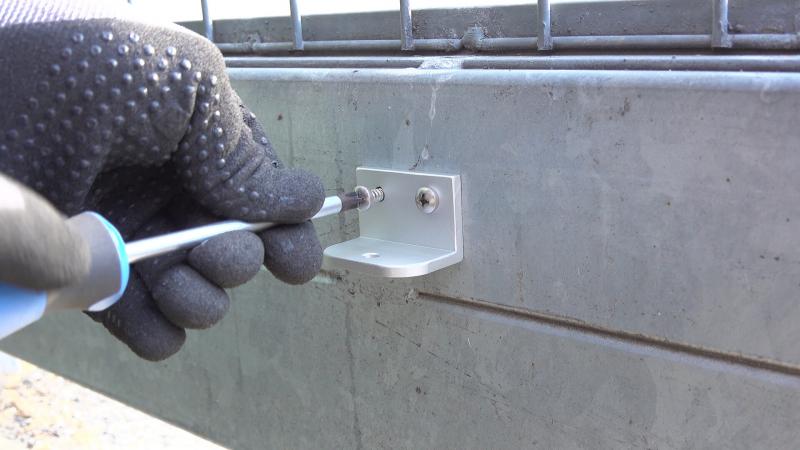

Danach können die Bohrlöcher analog zu Schritt 4 erstellt und der Winkel mit den beiliegenden Schrauben befestigt werden.

ACHTUNG: Wird die Lage des Winkels 1 (Pfosten) nachträglich verändert, dann muss der Loch-zu-Loch-Abstand neu eingemessen und auch der Winkel 2 (Tor) versetzt werden. Es ist also wirklich wichtig, dass die Position des ersten Winkels stimmt, bevor der zweite Winkel montiert wird.


Schritt 6: Gartentorschließer einsetzen und fixieren


Anschließend kann der Schließer eingesetzt werden. Das Einsetzen gelingt indem der Schließer mit dem dicken Ende zunächst in den pfostenseitigen Winkel (Winkel 1) eingesetzt wird. Danach wird das Tor so weit geöffnet, dass auch das dünne Ende des Schließers in den torseitigen Winkel (Winkel 2) eingesetzt werden kann.

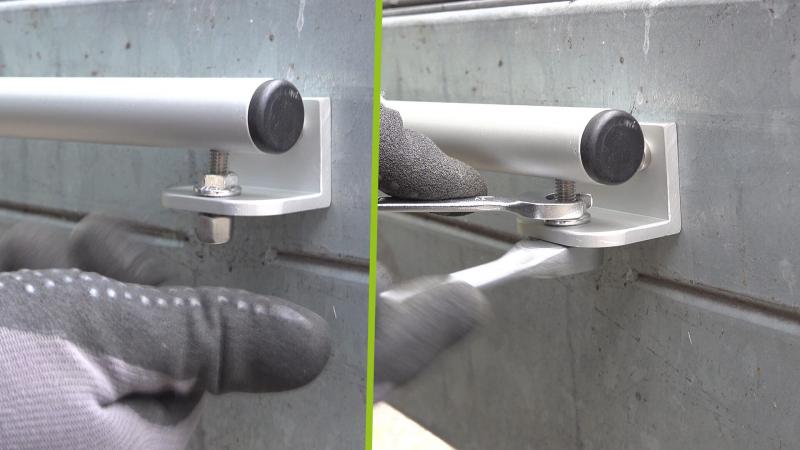

Zum Schluss werden die beiden Hutmuttern aufgeschraubt und der Gartentorschließer mit den Kontermuttern fixiert. Die Muttern sind dabei so fest zu ziehen, dass sich die Gewindestangen aufrichten und im rechten Winkel zum Montagewinkel stehen.

Hinweis: Bei diesem Schritt löst sich der Sicherungsstift der Vorspannung meist von selbst. Sollte der Stift im Gartentorschließer verbleiben, bewege das Gartentor einfach für wenige Millimeter in die Öffnungsrichtung!

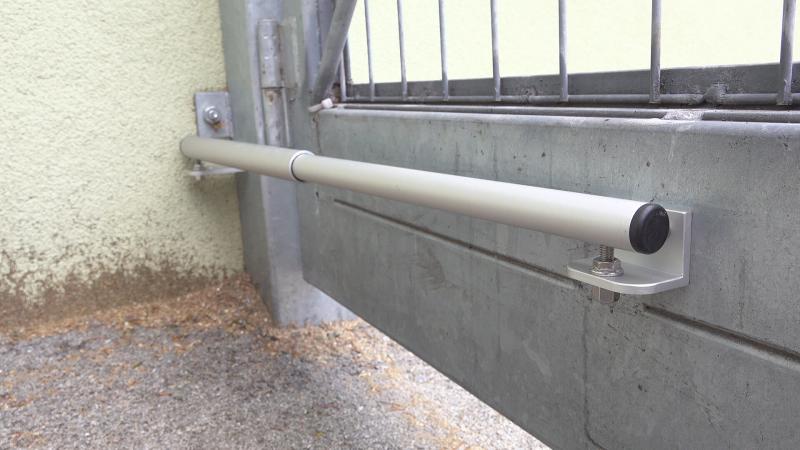

Dann ist es auch schon geschafft! Wir wünschen viel Spaß mit Deinem neuen Gartentorschließer!
